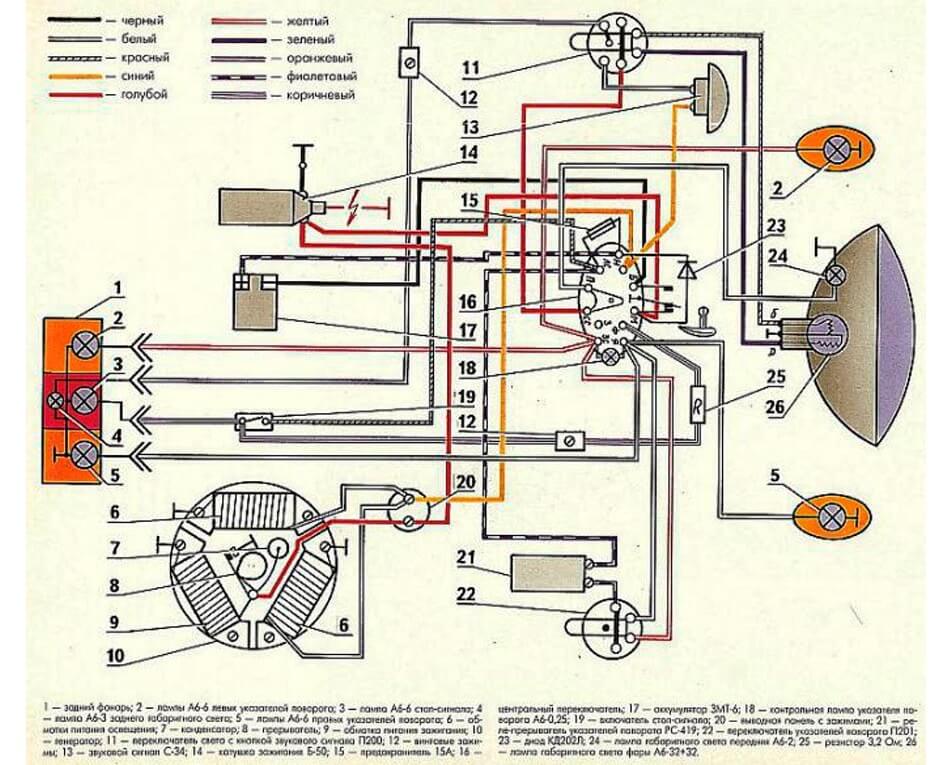

Схема проводки Мотороллера Муравей

1-задний фонарь; 2-лампы А6-6 левых указателей поворота; 3-лампа А6-6 стоп-сигнала;  4-лампа А6-3 заднего габаритного света; 5-лампы А6-6 правых указателей поворота; 6-обмотки питания освещения; 7-конденсатор;  8-прерыватель; 9-обмотка питания зажигания; 10-генератор; 11-переключатель света с кнопкой звукового сигнала П200; 12- винтовые зажимы; 13-звуковой сигнал; 14-катушка зажигания Б-50; 15-предохранитель; 16-центральный переключатель; 17-аккумулятор ЗМТ-6; 18-контрольная лампа указателя поворота А6-0.25; 19- включатель стоп-сигнала; 20-диодная панель с замками; 21-реле прерыватель указателей поворота РС-419; 22-переключатель указателей поворота П201; 23-диод КД202Л; 24-лампа габаритного света передний А6-2; 25-резистор 3.2 ОМ; 26-лампа габаритного света фары А6-32=32.
